AFE Glas-Akustik

Schallschirmung und Regelung     der Raumakustik

Systembeschreibung

  • Wandstärke: 110 mm
  • System: Klemm- bzw. Einhängesystem
  • Glasstärken: 10-12 mm ESG, VSG & VSG mit Schallschutzfolie
  • Anschluss: Boden- & Deckenanschluss
  • Höhenverstellbarer Kabelkanal integrierbar
  • AFE Akustikmodule mit einer Mittellage zur Schalldämmung, 2x 30mm Mineralwollausfachung und beidseitig mit einer melaminharzbeschichteten, echtholzfurnierten oder nach RAL lackierten Qualitäts MDF Platte beplankt.

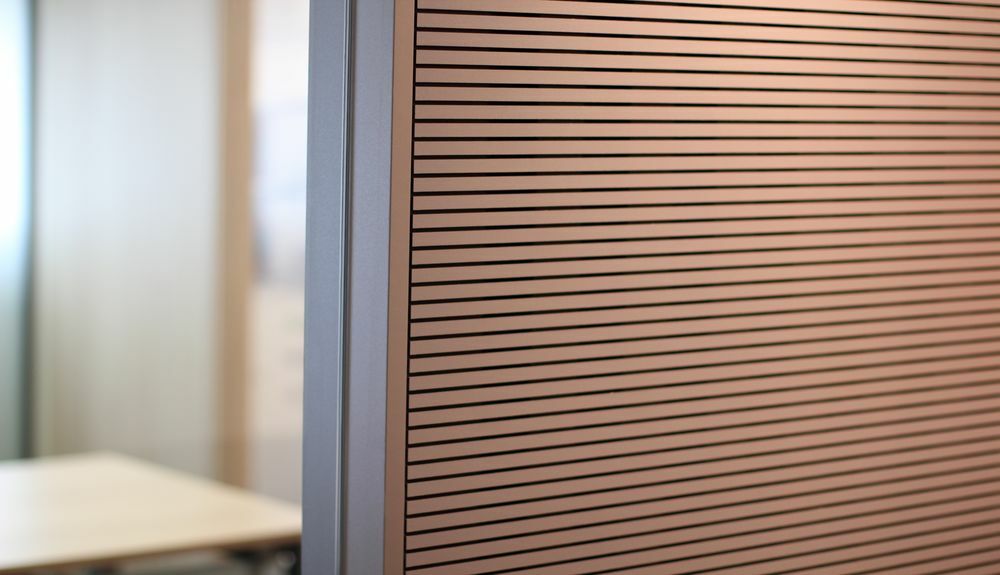

  • Die Akustikbeplankung in geschlitzter oder gelochter Ausführung dient der Schallabsorption.
  • Weitere Ausführungen: Beplankung mit einem textilen Akustikbild.
  • Absorptionsgrad nach αw bis 0,85 je Seite
  • Schalldämmwert 32dB
  • Gewicht: 35-38 kg/m²



Ein Trennwandsystem ganz ohne Türen.                                                             Reduzierung der Nachhallzeit und des Direktschalls, dies ist eine Kombination von raumhohen Glastrennwänden mit AFE Absorber Modulen.

Wichtig ist die richtige Positionierung der im Eingangsbereich und in den Ecken liegenden Akustikelementen, diese wirken als sogenannte Schallschleuse und absorbieren den Lärm. Die raumhohen Glaselemente gewährleisten dennoch eine transparente Atmosphäre und  vermindern die Schallausbreitung.

Decken- & Bodenanschluss

Höhenverstellbarer Kabelkanal

Wandanschluss

T- Element Anschluss





Eckelement Anschluss

Funktionsweise:

Die folgenden 4 Beispiele wurden mit einer Akustiksoftware erstellt und simuliert. (Quelle AIT)
Das Beispielbüro hat ein Ausmaß von 17 x 6 Metern und eine Raumhöhe von 3 Metern. Das Raumvolumen beträgt demzufolge ca. 300m³. Die räumlichen Bedingungen: 2 Glasfassaden, 2 Betonwände, Teppichboden und eine gut absorbierende abgehängte Decke. Des weiteren sind die Möbelfronten akustisch wirksam, wie auch 4 Wandabsorber.

PLANUNGSBEISPIEL:

Dekore

weiss (ähnlich RAL 9010)
grauweiss (ähnlich RAL 9002)
lichtgrau (ähnlich RAL 7035)
weissaluminium (ähnlich RAL 9006)
Buche
Ahorn

Weitere Dekor oder Echtholzfurnier Oberflächem auf Anfrage

Materialien

Klarglas
Satiniertes Glas
Akustikbeplankung geschlitzt (Sonderausführung, auf Anfrage)
